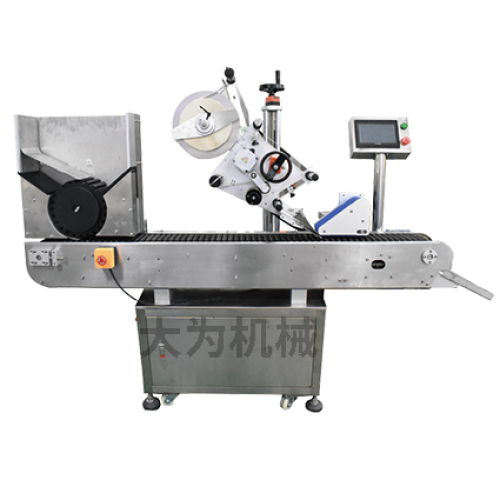

臥式圓瓶貼標機

適用范圍

適用于制藥、食品、日化等行業的圓瓶貼標，可貼大半周貼標和半圓周貼標。

可選配自動轉盤理瓶機，可直接連接前端生產線，自動送瓶進入貼標機，增加效率。

可選配配置色帶打碼貼標機，可在線打印生產日期和批號，減少瓶子包裝工序，提高生產效益。

技術參數

下為標準機型技術參數，其他特殊要求和功能，可量身訂做

->  適用產品直徑（針對圓瓶）： 外徑φ10mm～30mm

->  貼標精度：±0.5mm

->  貼標速度（pcs/min) ：150～400pcs/min

->  重量：約200kg

->  頻率（HZ）：50HZ

->  電壓（V）：220V

->  功率（W）：1470W

-> 貼標設備的外形尺寸（長×寬×高）：2020×650×1450

工作原理

核心工作原理：分瓶機構將產品分開后，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成。

操作過程：放產品（可接流水線）—>產品輸送（設備自動實現）—>產品分距—>產品檢測—>貼標—>覆標—>收集已貼標產品。

基本用途

適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。

適用產品：要求在圓周面上貼附標簽或膜的產品。

應用行業：廣泛應用于食品、醫藥、化妝品、日化、電子、五金、塑膠等行業。

應用實例：PET圓瓶貼標、塑料瓶貼標、食品罐頭等。

功能特點

適用范圍廣，可滿足圓瓶的全周貼標或半圓周貼標，瓶子間貼標切換簡單，調整方便；

標簽重合度高，標帶繞行采用糾偏機構，標帶不走偏，貼標部位x/y/z三個方向以及傾斜度共八個自由度可調，調整無死角，標簽重合度高；

貼標質量優，采用彈壓性覆標皮帶，貼標平整、無皺褶，提升包裝質量；

應用靈活，瓶子站立式貼標，具備自動分瓶功能，可單機生產，也可接流水線生產；

智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國西克SICK測標電眼組成的高級電控系統，支持設備7×24小時運轉；

調整簡單，貼標速度、輸送速度、分瓶速度可實現無級調速，根據需要進行調整；

堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用。采用不銹鋼和高級鋁合金制造，符合GMP生產要求；

可選配功能：

①熱打碼/噴碼功能（生產日期，產品批號，有效期至）；

②自動上料功能（結合產品考慮）；

③自動收料功能（結合產品考慮）；

④增加貼標裝置；

標簽制作要求：

1、標簽與標簽之間間隔2-4mm；

2、標簽距離底紙邊沿2mm；

3、標簽底紙用格拉辛材質的底紙，此種底紙韌性好防止拉斷（避免切傷底紙）；

4、卷心內徑76mm，外徑小于280mm。
