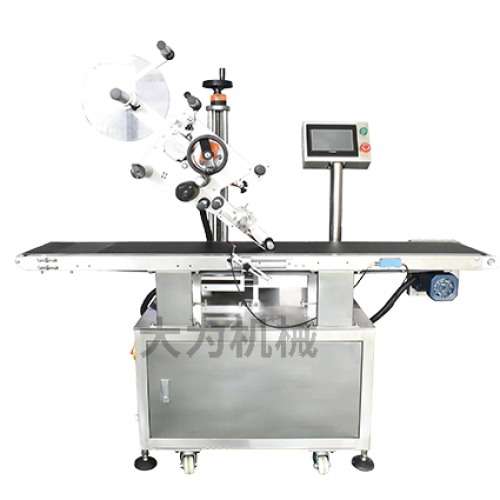

平面貼標機

基本用途

適用于在各種物品的上平面貼標簽或不干膠膜，如書本、文件夾、盒子、紙箱等，更換覆標機構可適用于不平整表面貼標，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

適用范圍

適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。

適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。

工作過程

核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

技術參數

->  適用產品尺寸（長×寬×高/厚）：

長：40mm～400mm

寬：40mm～200mm

厚：0.2mm～150mm

->  貼標精度：±1mm

->  貼標速度（pcs/min) ：50～200pcs/min

->  重量：約180kg

->  頻率（HZ）：50HZ

->  電壓（V）：220V

->  功率（W）：950W

->  設備外形尺寸（長×寬×高）：1600×780×1400

標簽制作要求：

1、標簽與標簽之間間隔2-4mm；

2、標簽距離底紙邊沿2mm；

3、標簽底紙用格拉辛材質的底紙，此種底紙韌性好防止拉斷（避免切傷底紙）；

4、卷心內徑76mm，外徑小于280mm，單排排列。

以上標簽制作需結合您的產品，具體要求請與我司工程師溝通結果為準！

功能特點：

適用范圍廣，可滿足產品寬度30mm～300mm的產品平面貼標和不干膠膜，更換覆標機構可滿足不平整表面貼標；

貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

穩定性高，松下PLC+顯控觸摸屏+松下針形電眼+德國西克SICK測標電眼組成的高級電控系統，支持設備7×24小時運轉。

調整簡單，設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時；

應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

可選配功能和部件：①熱打碼/噴碼功能；②自動收料功能（結合產品考慮）；③自動上料功能（結合產品考慮）；④增加貼標裝置；⑤其他功能（按客戶要求訂做）。

工作原理

核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。
